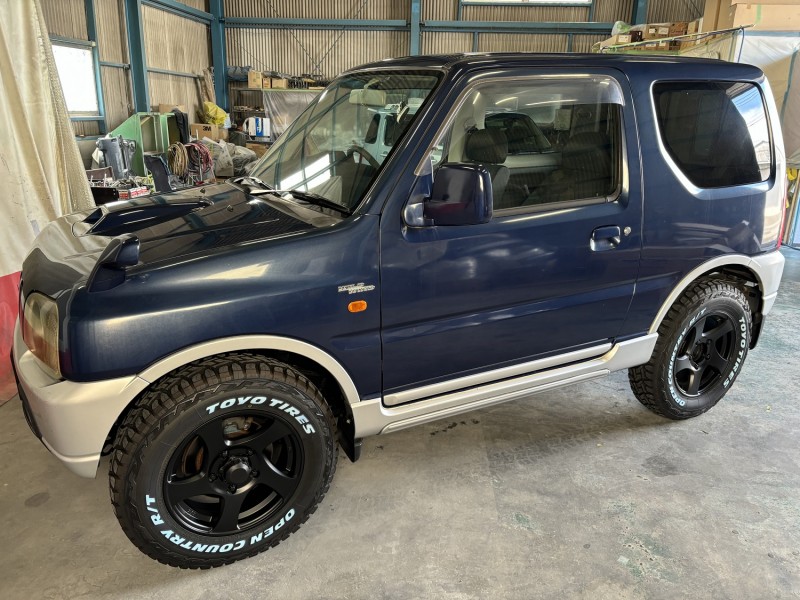

スズキ　ジムニーのドレスアップの依頼をいただきましたので投稿致します。

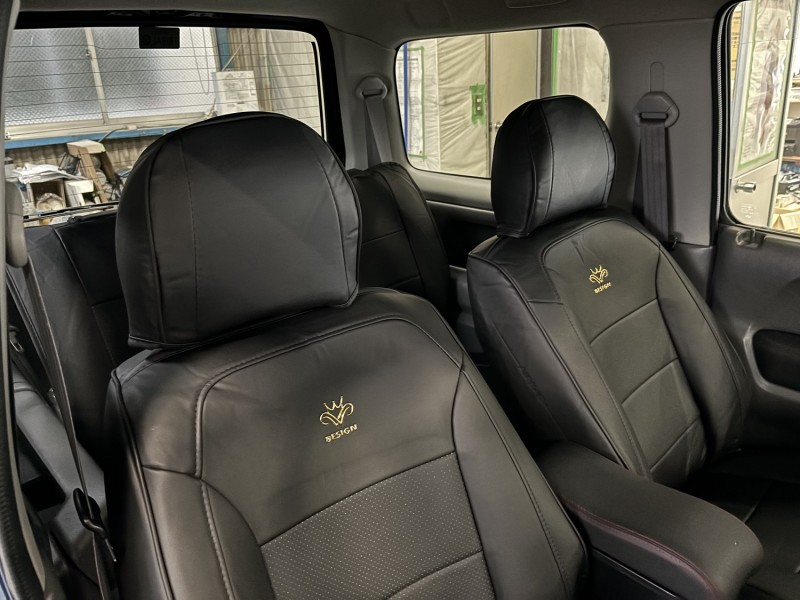

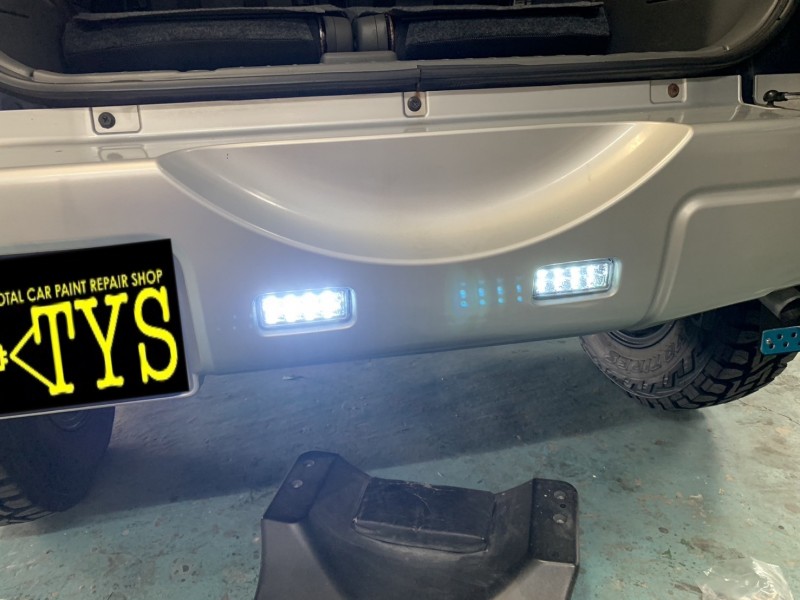

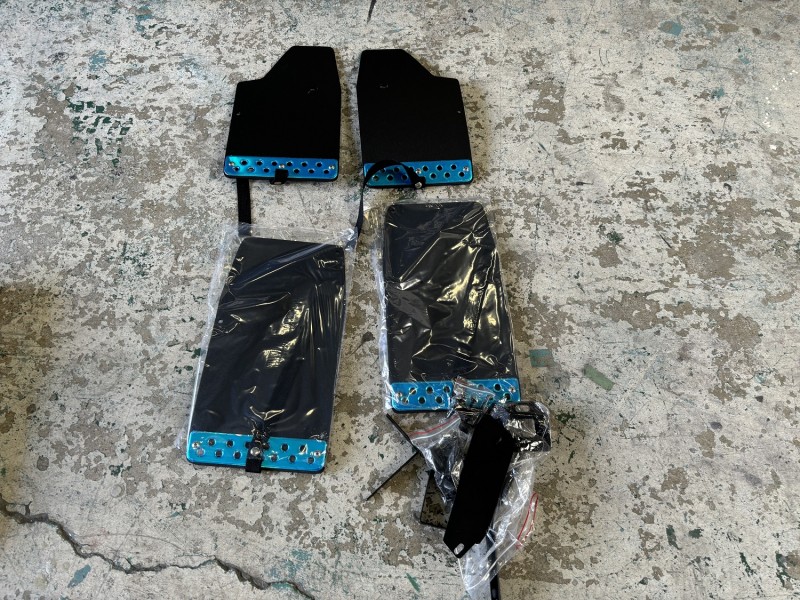

ドレスアップの内容は社外マッドガード取付、社外リヤウイング取付、社外バックランプ取替、社外サイドマーカー取替、ドアミラー塗装、シートカバー取付と盛りだくさんでした。(笑)

パーツ類は全てオーナー様の持込になります。(^_^)/

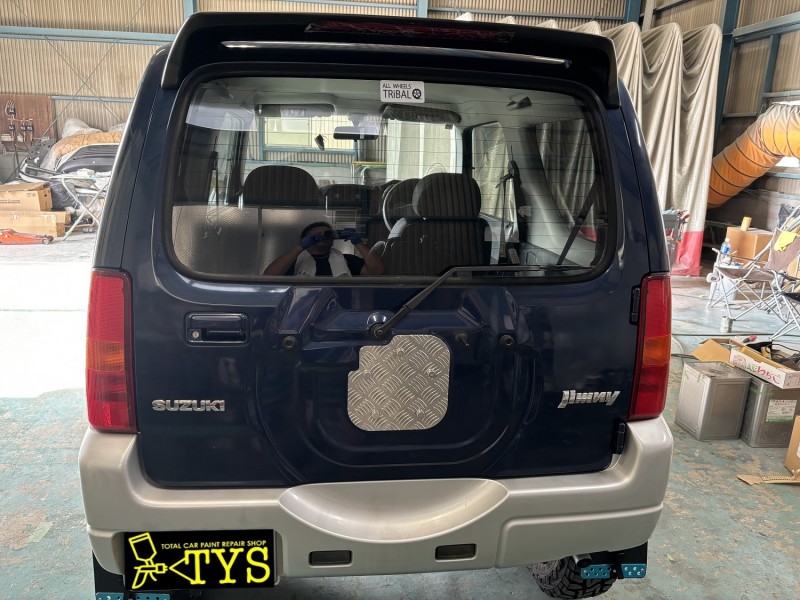

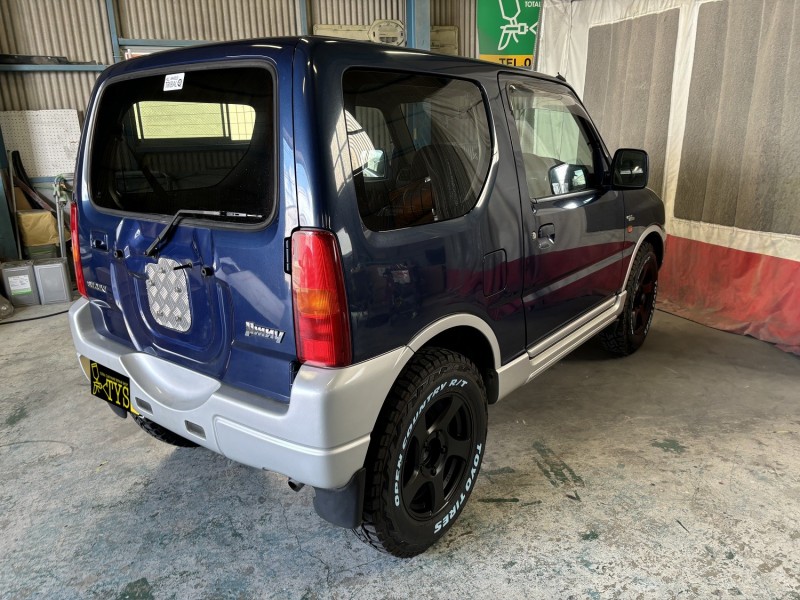

スズキ　ジムニー　ＪＢ２３　ドレスアップ　入庫(リヤ側から)

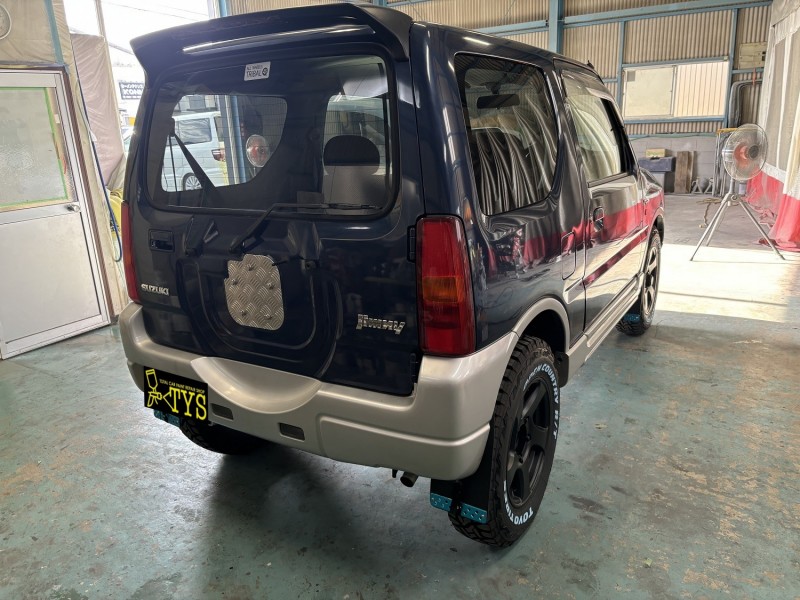

素材はＦＲＰで黒ゲルコート＆サフェーサーの状態でしたが、オーナー様の要望で塗装はせずに取付のみということでリヤゲートに穴を開けてボルト・ナット＆両面テープにて取付しました。(^○^)

上記にて取付けた社外リヤウイングですが、ハイマウントストップランプが実装されてますので配線加工にてブレーキ連動の配線から分岐して電源を取り出します。

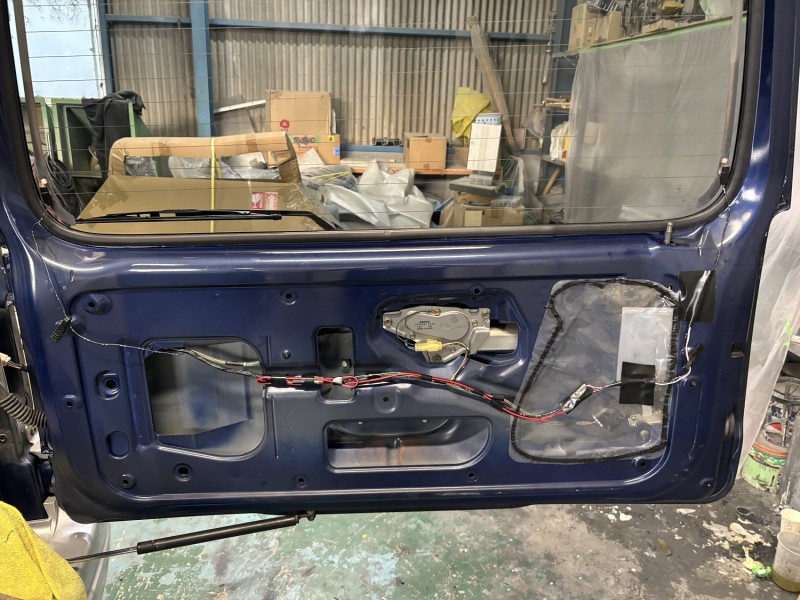

テールランプのブレーキから電源を拝借してリヤゲートに繋がってる蛇腹ゴムを通して･･･と考えながらリヤゲートの内張を剥がしてたら、なんとリヤゲート内のハーネスにテールランプのブレーキ配線と同じ配色の配線があるではありませんか。（笑）

行き先が空きのカプラーだったの純正オプションでハイマウントストップランプが付いた時用の回路なんでしょうね。

それに対応するカプラーはないので配線直結の加工をしました。(^_^)

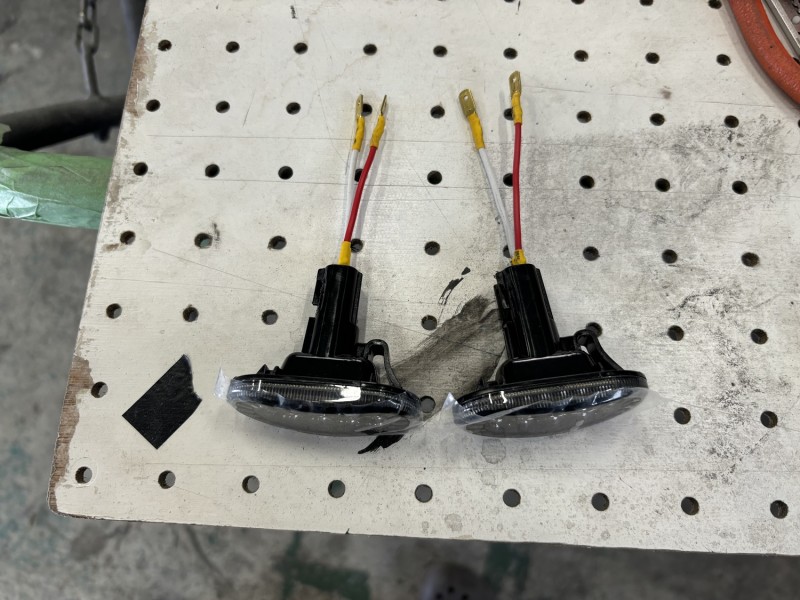

JB23用で購入したようですが、年式によって型が何種類かあるみたいですね。

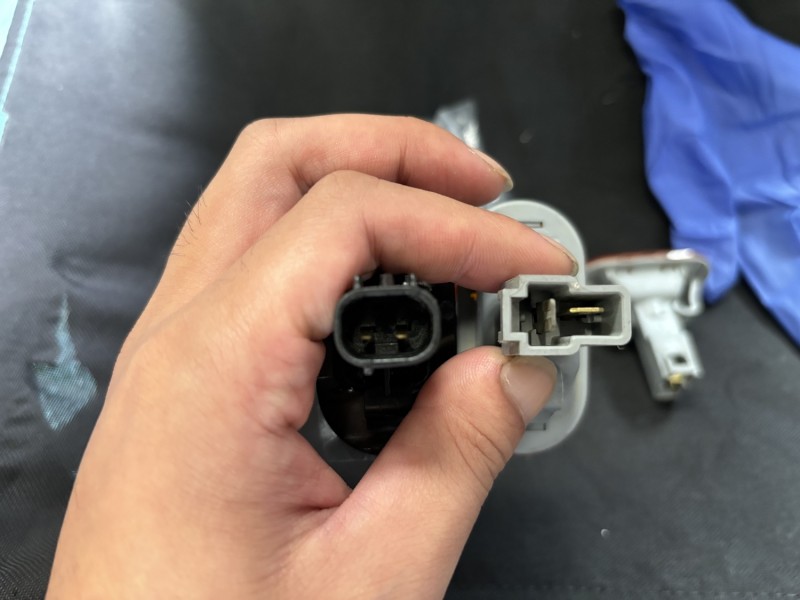

全然コネクタの形状が違うので変換のハーネスを製作していきます。(^_^)/

まあ製作って言うほど大掛かりではないですけどね。(笑)

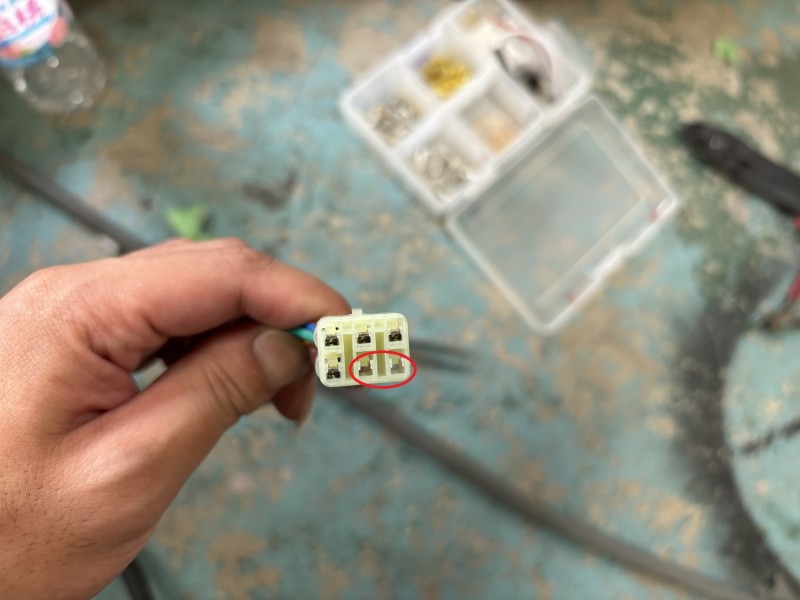

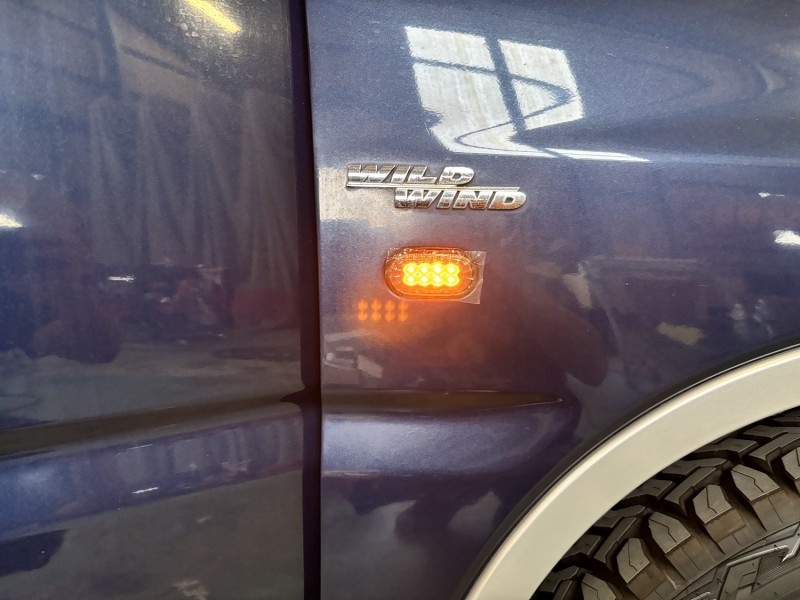

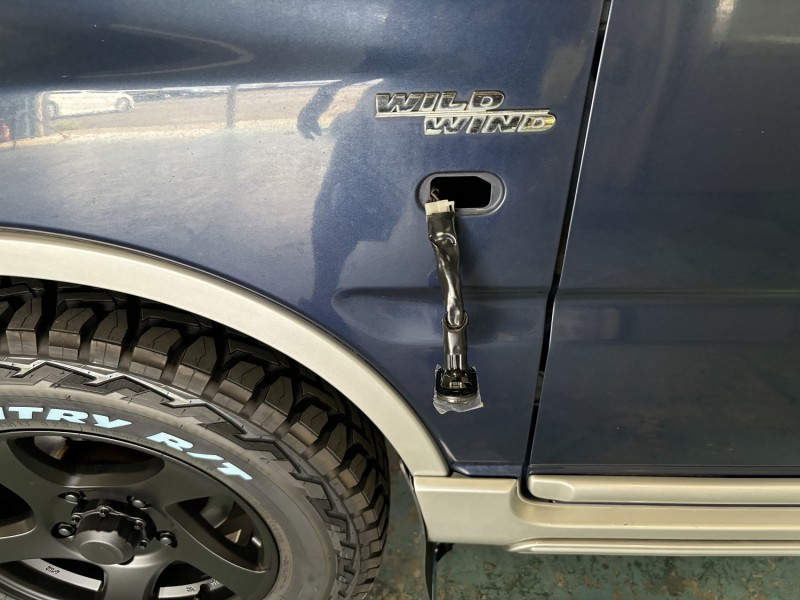

車体側のコネクターは通常の平型端子のオスですけど、サイドマーカー側のコネクターのピンは不要になったハーネスのカプラーからメスのピン＆配線を拝借して直結加工します。

端子直結なので収縮チューブを入れました。(^_^)b

手持ちにコルゲートチューブがなかったのでナイロンテープで水が入らないように処理しました。

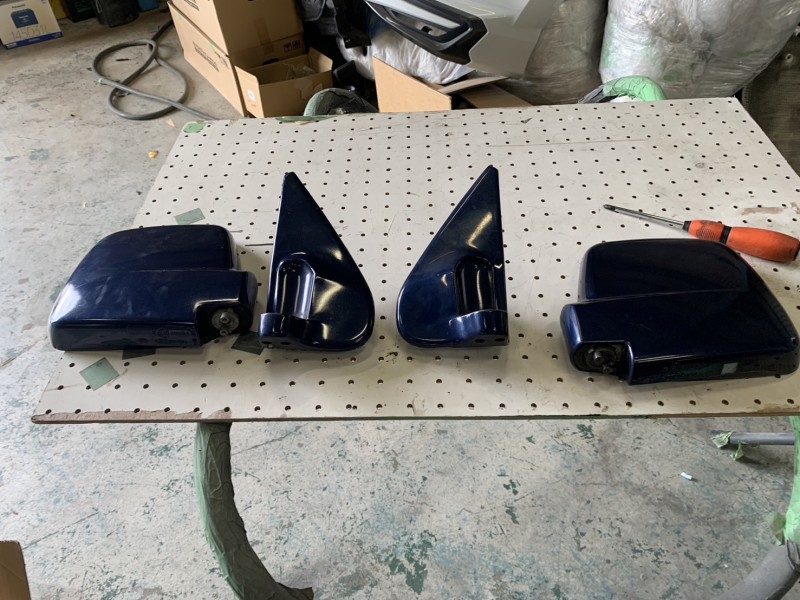

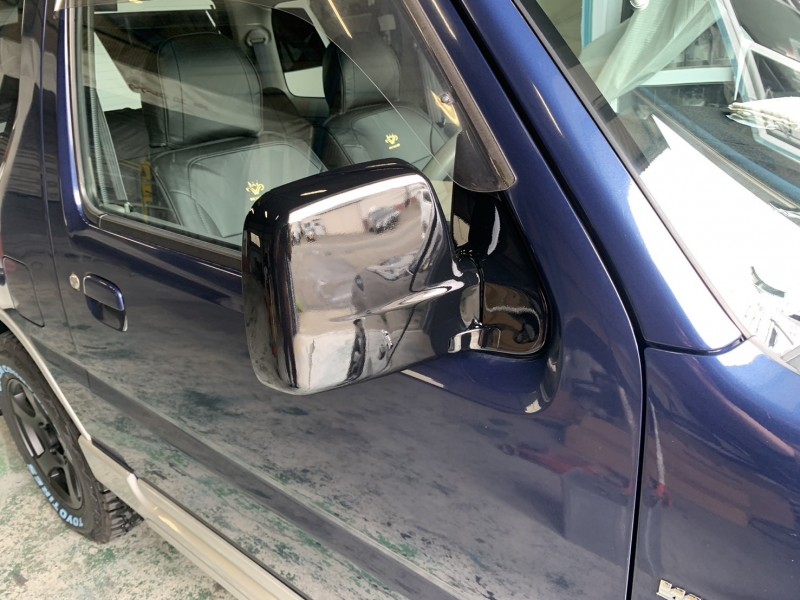

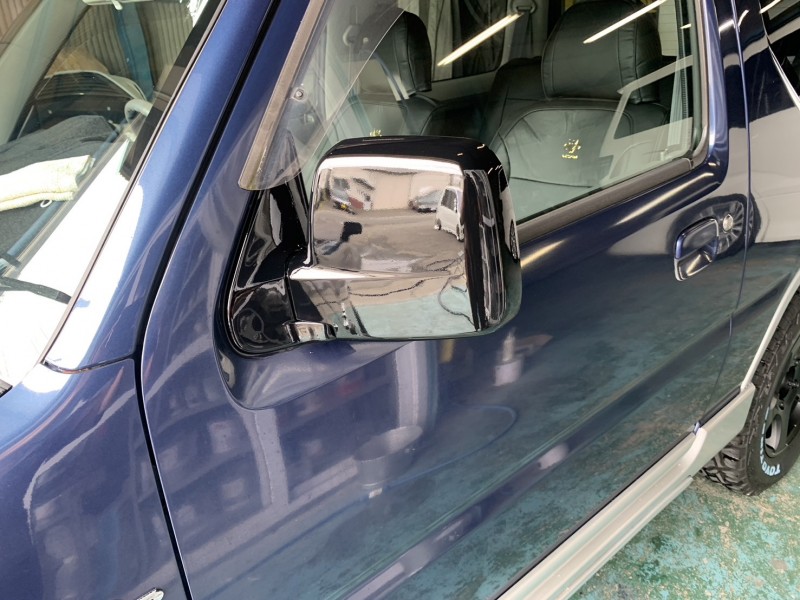

車体カラーからブラックに塗装しました。(^○^)

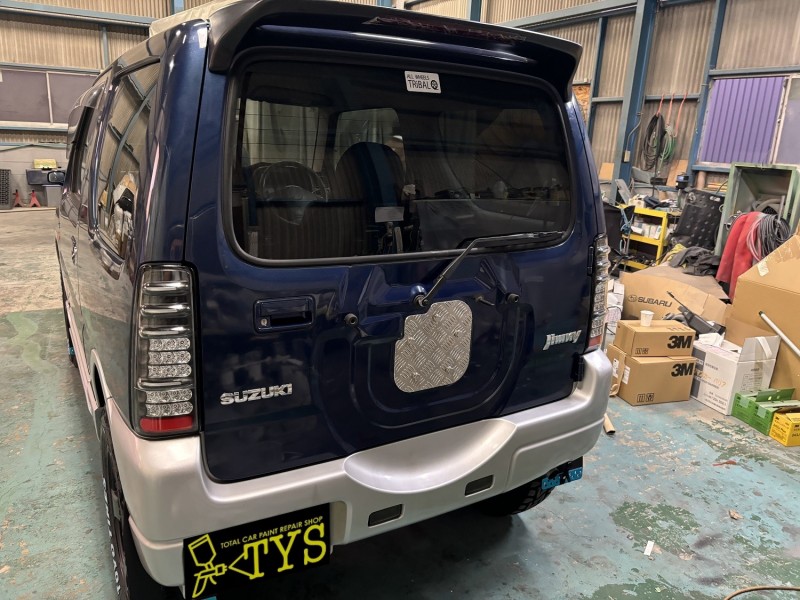

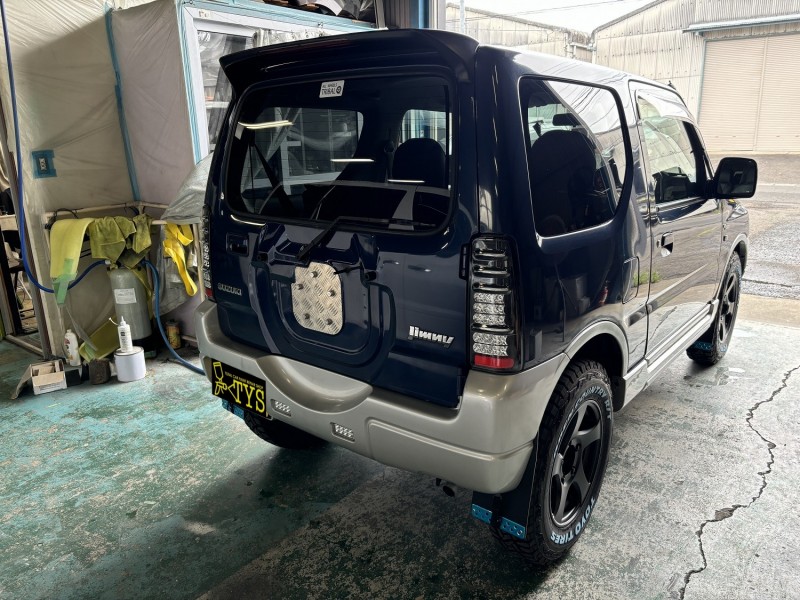

無事に全てのパーツ取付が完了しました。m(_ _)m

オーナー様にも喜んでいただけたようなのでよかったです。＼(^_^)／
